VolksNav na Maré
Clique uma ou duas vezes em qualquer ponto do mapa para saber o codigo urbano inteligente desse ponto
Códigos urbanos tais como "Estação Cardeal Arcoverde RJO m3:14 r33" se constituem de horas, minutos e raio segundo a seguinte convenção:
| Elemento | significado | Detalhes |
|---|---|---|
| StatusQuo RJO | Prefixo de codigo urbano | O polo urbano é o Cristo Corcovado |
| m12 | Hora-horizonte de referencia |
direção do polo urbano pro norte, m3 prá leste etc. |
Número depois do " : " p. ex. m12:5 |
Minutos-horizonte linhas azuis |
distancia até a hora-horizonte em passos de 100 metros. |
r..., p. ex. r66 |
Raio, linhas vermelhas |
distancia ao polo urbano, em passos de 100m. |

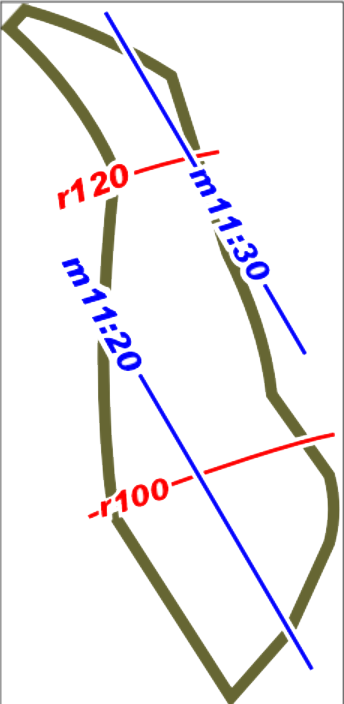

Com isso, se pode por exemplo endereçar melhor as passarelas:
| numeração atual | horas | minutos | raio |
|---|---|---|---|
| 7 | m11 | :15 | r104 |
| 8 | m11 | :17 | r108 |
| 9 | m11 | :20 | r112 |
| 10 | m11 | :22 | r116 |
| 11 | m11 | :25 | r122 |
| 12 | m11 | :25 | r128 |
| 13 | m11 | :24 | r131 |
A divisão do horizonte em 12 direções pode ser usado global ou indoor.

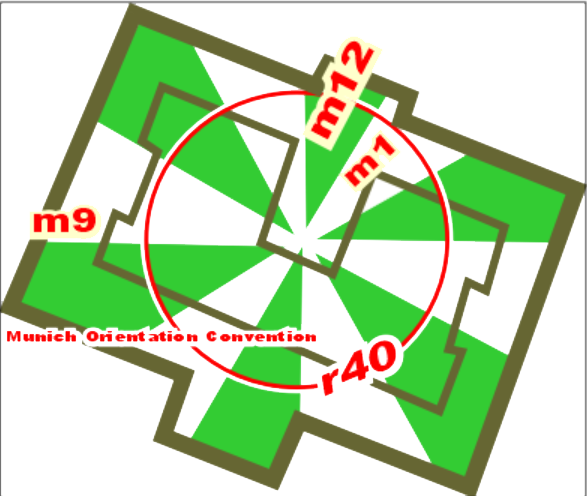

Examplo Instituto Benjamin Constant m3:2 r40
1 unity = 1 meter

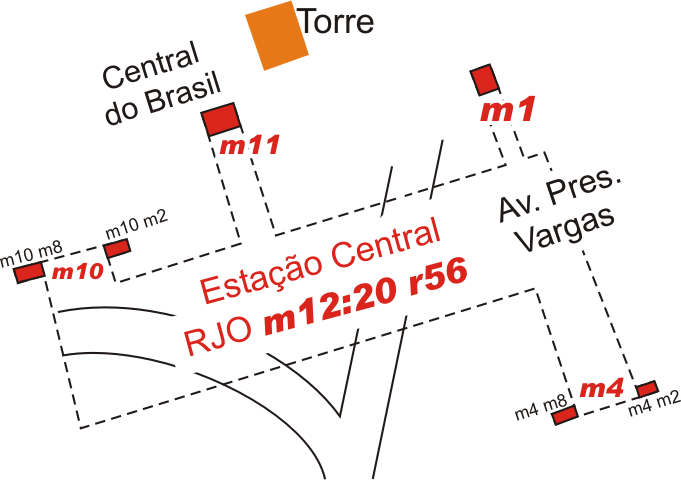

Estação Central:
. Acessos m1, m4, m10 e m11
O mapa também mostra as estações das linhas 1, 2 e 3 do metro.
Primeiros esboços de pictogramas:
| Linha 3 |
|

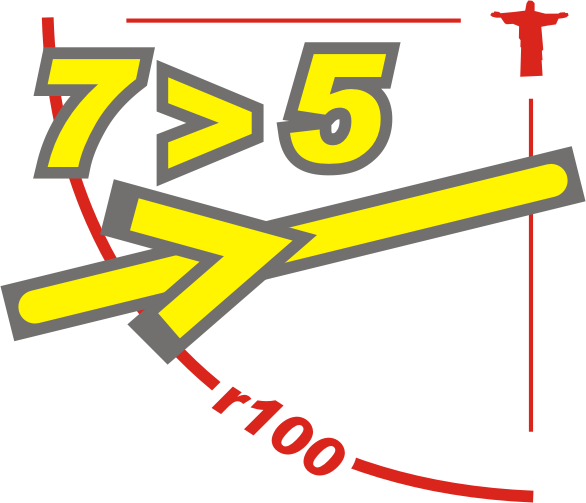

m5 > m7 |

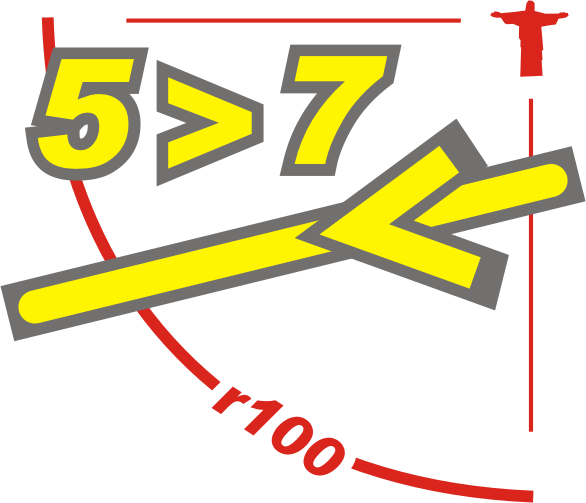

m7 > m5 |

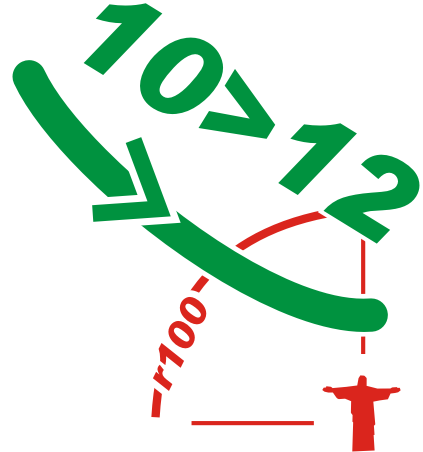

| Linha 2 | m12 > m10 |

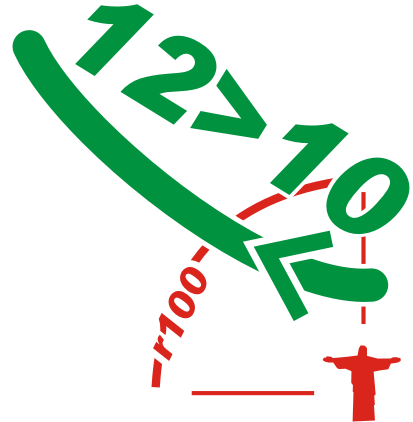

m10 > m12 |
|

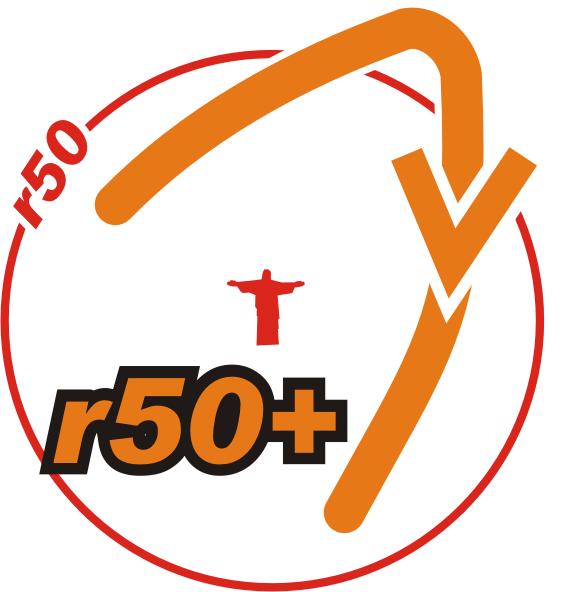

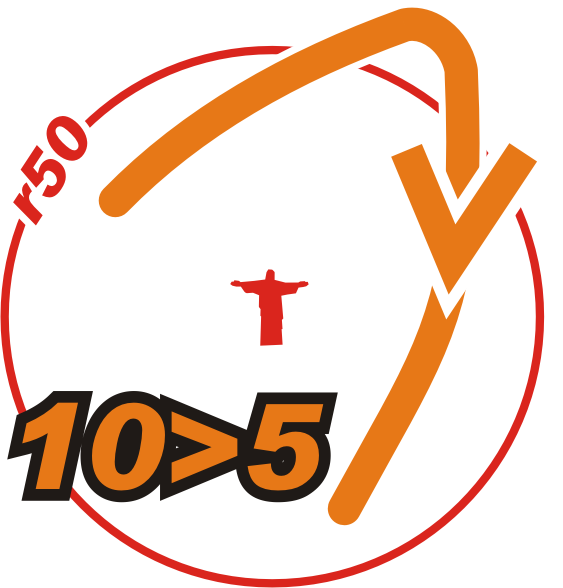

| Linha 1 | m10 > m5 ou r50+ |

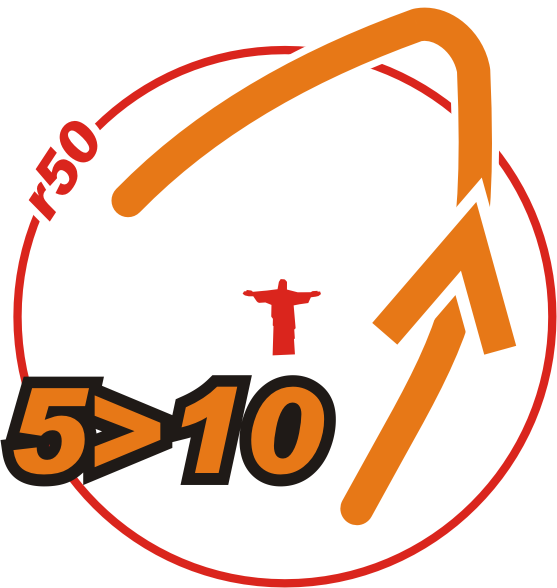

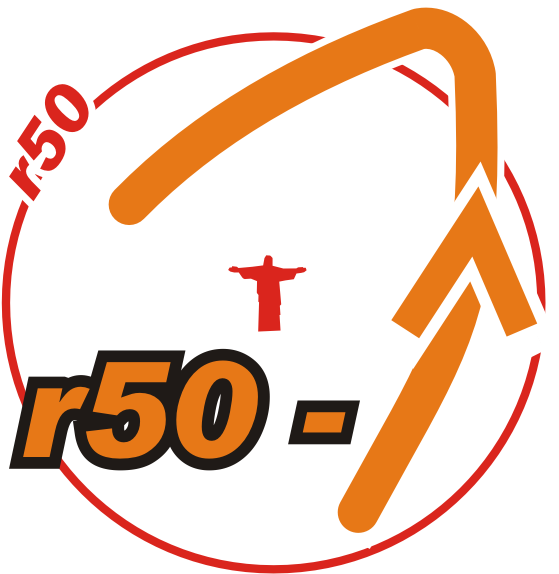

m5 > m10 ou r50- |
------------
Evolution
